VIS-HE10H — это комплект предназначеный для передачи сигналов HDMI 1080P (Full HD) на расстояние до 100 м или HDMI 4K при 60 Гц (YCbCr 4:2:0) на расстояние до 70 м, а также аудиосигналов, двунаправленных сигналов RS-232 и ИК-сигналов по экранированным кабелям CAT6. Устройство обеспечивает передачу видео с разрешением 4K × 2K при 30 Гц 4:4:4, совместимо со стандартами HDMI 1.4 и HDCP 1.4, что упрощает установку, диагностику неисправностей и повышает общую совместимость системы.

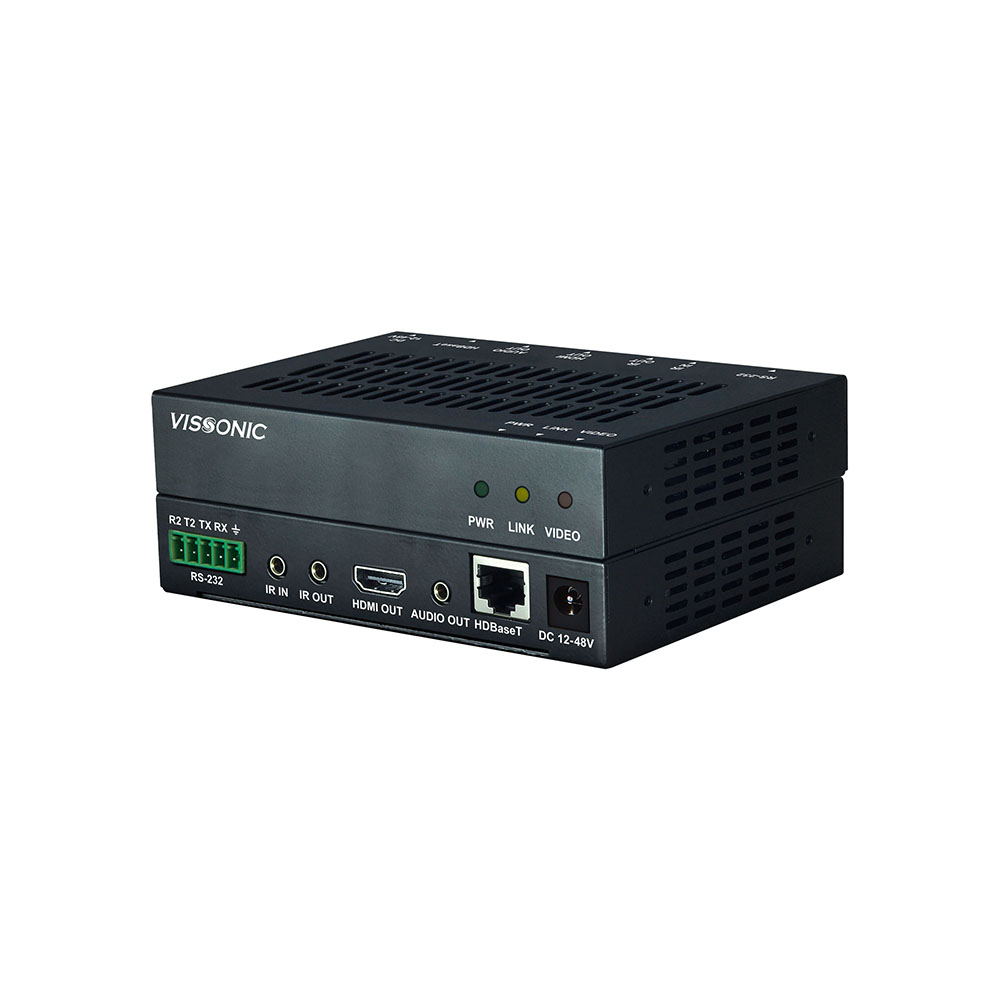

Комплект включает в себя два устройства: передатчик VIS-HE10H-T и приёмник VIS-HE10H-R, которые интегрируются с видеоматрицей или процессором VISSONIC.
Возможности
- Передача HDMI (плюс управление) и аналогового аудио на расстояние до 100 метров по экранированному кабелю CATX, VIS-HE10H обеспечивает надёжность и производительность при использовании имеющейся кабельной инфраструктуры
- Поддерживает разрешение до 4K при 60Гц с цветовой субдискретизацией 4:4:4
- Поддерживаемые функции спецификации HDMI 2.0 включают скорость передачи данных до 18 Гбит/с, 3D, аудиоформаты HD без потерь и сквозную передачу CEC
- Совместимость с HDCP 2.2 — обеспечивает отображение защищенного контента 4K-видео и поддерживает взаимодействие с более ранними версиями HDCP
- Возможность удаленного питания для простоты установки, передатчик и приемник могут получать дистанционное питание
- Совместимость с экранированной витой парой типа CAT5e / CAT6 / CAT6a
- Извлечение звука на выходы Mini-Toslink и 3,5 мм Л/П на передатчике
- Двунаправленный порт RS-232 и ИК-канал для управления AV-устройствами — двунаправленный сигнал управления RS-232 и ИК-сигналы могут передаваться вместе с видеосигналом, что позволяет управлять удаленными AV-устройствами без необходимости прокладки дополнительных кабелей
- Поддерживается несколько форматов эмбедированного аудио, 2.0 / 2.1 / 5.1 / 7.1-канальный LPCM, Dolby, AC3, DTS — VIS-HE10H совместим с широким спектром многоканальных аудиосигналов и обеспечивает надёжную работу с источниками HDMI сигнала
- Порт конфигурации USB на передней панели обеспечивает удобный доступ к информации и обновлениям прошивки
- Светодиодные индикаторы наличия сигнала, питания и состояния соединения обеспечивают визуальную индикацию состояния системы для обратной связи в режиме реального времени и мониторинга ключевых параметров производительности
- Светодиодные индикаторы сигналов и соединений RJ-45 для порта HDBASET — обеспечивают видимость прохождения сигнала и работы, позволяя быстро оперативно выявлять проблемы с подключением
Технические характеристики
| Параметр | Характеристики |
|---|---|
| ОСНОВНЫЕ ПАРАМЕТРЫ | |
| Максимальная скорость передачи данных | 18 Гбит/с (6 Гбит/с на цвет) |
| Максимальная частота пикселей | 600 МГц |
| ПОДДЕРЖИВАЕМЫЕ РАЗРЕШЕНИЯ | |
| Входные разрешения | Все разрешения до 4096x2160p (18G) и все форматы 3D |
| Примеры видеосигналов | 4096x2160p 24/25/30/50/60Гц, 3840x2160p 24/25/30/50/60Гц, 2560×1440 50/60Гц, 2048×1152 50/60Гц, 1920x1080p 24/25/30/50/60Гц, 1920x1080i 50/60Гц, 1280x720p 50/60Гц |
| Примеры ПК-разрешений | 1920×1200 60/75 Гц, 1360×768 60/75Гц, 1680×1050 60/75Гц, 1280×1024 60/75Гц, 1600×1200 60/75Гц, 1280×960 60/75Гц, 1440×900 60/75Гц, 1280×800 60/75Гц, 1400×1050 60/75Гц, 1024×768 60/75Гц, 1366×768 60/75Гц, 1152×864 60/75Гц |
| Выходные разрешения | • Все входные сигналы 4k уменьшаются до 1080P • Входной сигнал 4K при 50/60Гц 4:4:4 → выходной 4K при 50/60Гц 4:2:0 • Передача другого входного разрешения на выход |
| СТАНДАРТЫ И ФОРМАТЫ | |
| Формат видео | RGB цифровое видео |
| Стандарты HDMI | 1.4, 2.0 |
| Стандарты HDCP | 1.4, 2.2 |
| ВИДЕОИНТЕРФЕЙСЫ | |
| Передатчик (VIS-HE10H-T) | • 1 одноканальный HDMI • 1× HDMI тип A • Частота гор. развертки: 15 кГц — 150 кГц • Частота верт. развертки: 24-120 Гц (до 18 Гбит/с) |
| Приёмник (VIS-HE10H-R) | • 1 одноканальный HDMI • 1× HDMI тип A • Частота гор. развертки: 15 кГц — 150 кГц • Частота верт. развертки: 24-75 Гц (до 10 Гбит/с) |
| СВЯЗЬ МЕЖДУ ПЕРЕДАТЧИКОМ И ПРИЕМНИКОМ | |
| Интерфейсы | 1× RJ-45 на устройство |
| Стандарт согласования | TIA/EIA T568B |
| Дальность передачи | до 100 м по кабелю CAT5e / CAT 6 / CAT 6a |
| Требования к кабелю | одножильный проводник 24 AWG или выше |
| Рекомендации по кабелю | полоса пропускания 400 МГц, STP (экранированная витая пара) |
| АУДИОСИСТЕМА | |
| Поддерживаемые аудиоформаты | 2.0 / 2.1 / 5.1 / 7.1-канальный LPCM, Dolby |
| Выход деэмбедированного звука | Mini TosLink (оптический), 3.5 мм аналоговый стерео |
| ПИТАНИЕ И ЭНЕРГОПОТРЕБЛЕНИЕ | |
| Блок питания (в комплекте) | Вход: 100-240 В AC, 50-60 Гц Выход: 48 В DC, 0,5 А, 18 Вт |
| Потребляемая мощность | 9 Вт макс. (Tx 3,5 Вт + Rx 5,5 Вт) |
| Мощность блока питания | 18 Вт |
| ЭКСПЛУАТАЦИОННЫЕ ХАРАКТЕРИСТИКИ | |
| Температура эксплуатации | 0°C до +40°C |
| Температура хранения | -40°C до +70°C |
| Влажность | 10% до 90% |
| ФИЗИЧЕСКИЕ ПАРАМЕТРЫ | |
| Корпус | металлический, черный |
| Размеры (без разъемов) | 109 × 74 × 11,5 мм |
| Вес (приемник/передатчик) | 0,165 кг каждый |
| СЕРТИФИКАЦИЯ И ГАРАНТИЯ | |
| Соответствие стандартам | CE, C-Tick, FCC Class A, ICES, VCCI, KCC, c-UL, UL |
| Гарантийный срок | 3 года |
